Descrizione

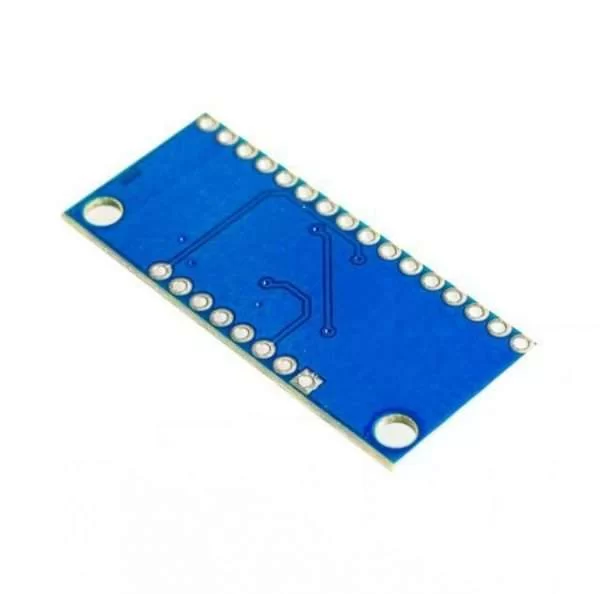

Questa è una scheda di breakout per il molto a portata di mano 16-Canale Analogico/Digitale Multiplexer/Demultiplexer CD74HC4067.
Questo chip è come un interruttore rotativo-e percorsi internamente il pin comune
(COM in schema, SIG sulla scheda) a uno dei 16 canali pins (CHANxx).
Funziona sia con segnali analogici e digitali (la tensione non può essere superiore a VCC),
E le connessioni funzione in entrambe le direzioni.
Per controllare, collegare 4 uscite digitali a indirizzo selezionare pin del chip (S0-S3),
E inviare il binario indirizzo del canale che si desidera (vedere la scheda tecnica per i dettagli).
Questo consente di collegare fino a 16 sensori per il sistema utilizzando solo 5 pins!
Dal momento che il mux/demux funziona anche con i segnali digitali,
Si può utilizzare per tubo a livello TTL seriale di dati o da più dispositivi.
Per esempio, si potrebbe utilizzare per collegare il TX pin di 16 dispositivi a un RX pin sul vostro microcontrollore.
È quindi possibile selezionare uno qualsiasi di questi 16 dispositivi per ascoltare.
Se si desidera che le comunicazioni a due vie, è possibile aggiungere un secondo a bordo per percorso
Il microcontrollore delle TX RX delle dispositivo di linea a 16 linee.
Utilizzando più schede, è possibile creare composizioni simili per I2C, SPI, ecc.
L’ interno interruttori sono bidirezionale, supporto tensioni tra terra e VCC,
Hanno un basso sulla resistenza e basso di sconto di dispersione, e per prevenire crosstalk, eseguire break-prima-fare di commutazione.
La scheda rompe anche fuori del chip enable pin, che quando guidato di alta,
Sarà completamente scollegare il pin comune (tutti gli interruttori off).
