Circuito Flip-Flop SN74AC74N D-Type Reset DIP14 – 1 Pezzo

Il Circuito Flip-Flop SN74AC74N D-Type Reset DIP14 è un componente elettronico versatile e fondamentale per chi lavora nel campo dell’elettronica digitale. Questo chip, appartenente alla famiglia dei flip-flop D, è progettato per fornire funzioni di memorizzazione e controllo logico, rendendolo ideale per applicazioni in cui è richiesta una gestione efficiente dei dati e dei segnali.

Il SN74AC74N è un flip-flop D che offre una configurazione a doppio ingresso, il che significa che può ricevere due segnali di ingresso, denominati D (dati) e CLK (clock), e memorizzare l’uscita Q basata sul valore dell’ingresso D al momento della transizione dell’ingresso di clock. Questa caratteristica è particolarmente utile in sistemi digitali dove è necessario sincronizzare i dati con un clock esterno, garantendo che le informazioni vengano elaborate in modo determinato e prevedibile.

Uno degli aspetti distintivi del SN74AC74N è la sua capacità di reset. Grazie all’ingresso di reset attivo, è possibile riportare il flip-flop in uno stato noto, che può essere molto utile per inizializzare circuiti o per gestire situazioni di errore. Questa funzionalità consente agli ingegneri di progettare sistemi più robusti e affidabili, poiché possono facilmente ripristinare lo stato del flip-flop quando necessario.

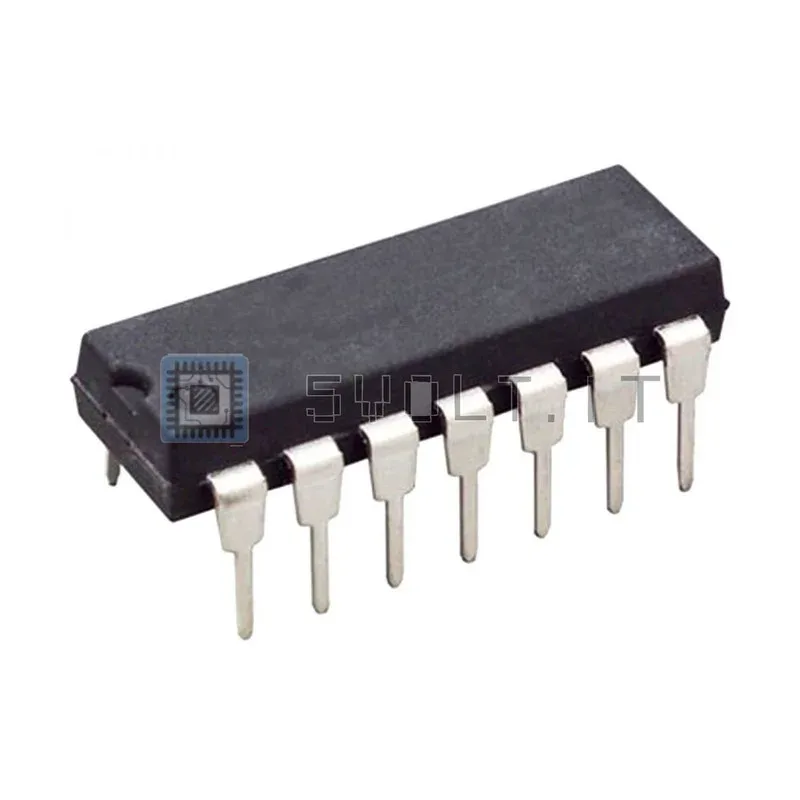

Il package DIP14 rende il SN74AC74N facile da utilizzare e inserire in prototipi e circuiti stampati. Con 14 pin, il chip è progettato per essere montato su una scheda di circuito stampato, facilitando il collegamento con altri componenti. I pin sono ben distanziati, il che riduce il rischio di cortocircuiti durante l’assemblaggio e la saldatura. È importante notare che il design DIP (Dual In-line Package) è uno dei formati più comuni, il che facilita la sostituzione e l’aggiornamento dei componenti all’interno di un progetto.

Dal punto di vista delle specifiche tecniche, il SN74AC74N è progettato per funzionare con una vasta gamma di tensioni di alimentazione, tipicamente da 2V a 6V, rendendolo compatibile con molte configurazioni di circuito. La sua velocità operativa è notevole, con tempi di propagazione che possono arrivare fino a 5 ns, permettendo l’elaborazione di segnali ad alta frequenza. Questa velocità è cruciale in applicazioni dove il tempo di risposta rapido è essenziale, come nei sistemi di comunicazione e nei microprocessori.

In termini di applicazioni, il SN74AC74N è utilizzato in una varietà di settori. Nelle telecomunicazioni, viene impiegato per gestire il buffering dei dati e il controllo del flusso. Nell’automazione industriale, è utilizzato per il controllo dei processi e la gestione dei segnali di stato. Inoltre, è ampiamente usato nei circuiti di temporizzazione e nei contatori, dove è necessario mantenere una traccia degli eventi nel tempo. Gli hobbisti dell’elettronica e i progettisti di circuiti prototipali apprezzano il SN74AC74N per la sua versatilità e facilità d’uso.

Un’altra caratteristica importante del SN74AC74N è la sua compatibilità con altri dispositivi della famiglia TTL (Transistor-Transistor Logic). Questo significa che può essere facilmente integrato in circuiti esistenti senza la necessità di modifiche significative. La compatibilità con diversi livelli logici lo rende una scelta eccellente per i progetti che richiedono l’integrazione di più componenti.

Quando si utilizza il SN74AC74N, è fondamentale seguire le linee guida di progettazione per garantire prestazioni ottimali. Ciò include la considerazione dei valori di alimentazione, le configurazioni di ingresso e le connessioni di terra. Assicurarsi di rispettare le specifiche di funzionamento aiuta a prevenire problemi di surriscaldamento e malfunzionamenti.

In conclusione, il Circuito Flip-Flop SN74AC74N D-Type Reset DIP14 è un componente essenziale per chiunque lavori nell’elettronica digitale. La sua capacità di memorizzare dati, la funzionalità di reset e la facilità di integrazione lo rendono una scelta ideale per una vasta gamma di applicazioni. Che tu sia un professionista esperto o un hobbista, il SN74AC74N rappresenta un’opzione valida per migliorare i tuoi progetti elettronici e per garantire un’elaborazione dei dati precisa e affidabile. Scegliere questo chip significa investire in qualità, versatilità e prestazioni superiori nel tuo lavoro di progettazione elettronica.
